- 產品介紹 -

PRODUCT INTRODUCE

產品名稱：礦用氣動管路輔助安裝車

產品型號：CGQZ1.7/5.7

生產廠家：石家莊祥煤機電科技有限公司

  礦用氣動管路輔助安裝車，主要用于煤礦上瓦斯抽放管，水管及高壓風管的安裝，可應用于直徑110至850毫米的管路抓舉安裝作業，設備行走狀態，長4700毫米，寬1100毫米，高1850毫米，具有體積小效率高操縱方便等優點。安裝車功能包含動作抓，動作抬，動作舉，動作靠等操作，抓舉滑臺縱向移動量達600毫米，主臂可平行180度旋轉，爪頭可縱向360度旋轉，安裝車動力來源于巷道高壓風管，經氣轉液系統轉換后，驅動液壓馬達行駛，無需接電，高低速雙檔位行駛，低速每分鐘20至25米，高速每分鐘25至35米，采用履帶式行走機構，可在20度陡坡行駛，安裝車抓重可達1500千克，最大起升高度3700至6500毫米，安裝車配置站人平臺，可升降可整機拆卸，方便工人安裝使用。車輛連接巷道風管，打開風管進氣閥，操縱車輛高低速行走，安全行駛至安裝位置，操縱支腿閥組，四個支腿油缸伸出至地面位置，使車輛穩固，主臂爪頭下降抓取安裝管路，爪頭內設置橡膠塊避免損傷管路，再進行升抬舉到達預定安裝管路高度，操縱閥組控制爪頭旋轉和滑臺前后移動，實現同軸度調節和法蘭對接工作，通過爪子內部滾輪進行安裝校對，使安裝管路法蘭孔同心，固定安裝的管路。管路安裝后，操縱閥組使爪頭打開，并收回二級伸縮臂，爪頭合攏旋轉主臂至行走狀態，最后收回穩固支腿，操縱車輛行走到下一安裝位置再執行安裝工作。該機具有安全防爆、扭矩大、維修方便等特點。

主要適用于：探水孔、瓦斯排放孔、地質構造孔、煤層注水孔。

咨詢熱線：18931872538

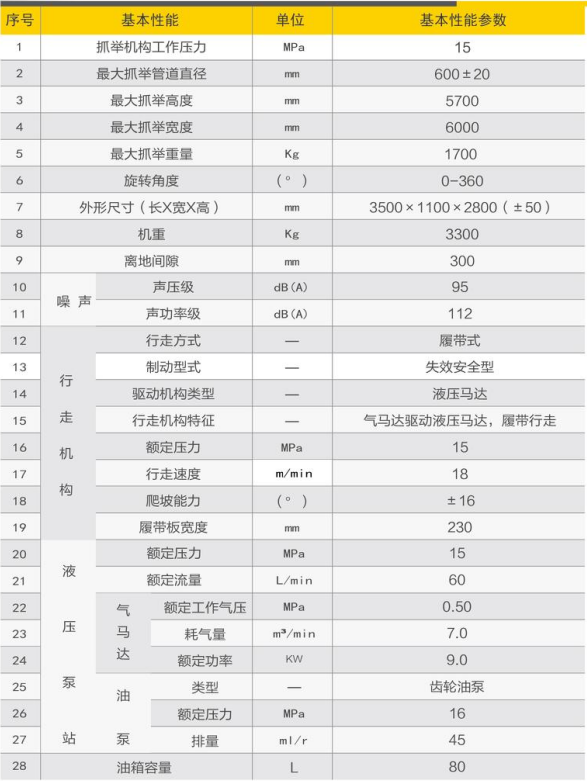

- 性能參數 -

PRODUCT FEATURES
